Polycom 4K鹰眼摄像机扩展配件DBA及Digital Extender

上一期内容介绍了Polycom全新4K鹰眼摄像机的独特优势及实际部署扩展方案，本期我们来认识一下扩展方案中要用到的两款配件：Polycom EagleEye DBA (Digital Breakout Adapter)及Polycom EagleEye Digital Extender的外观及接口状况。

Polycom EagleEye DBA (Digital Breakout Adapter)

Polycom EagleEye DBA分为两个部分：Camera部分和Codec部分。

Polycom EagleEye Digital Breakout Adapter – Camera：将数字摄像头Polycom EagleEye IV及Polycom EagleEye Acoustic输出HDCI线缆转化为HDMI和DB9信号；

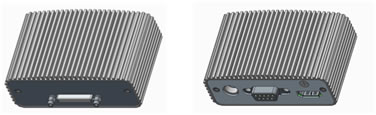

Camera部分 - 侧面图

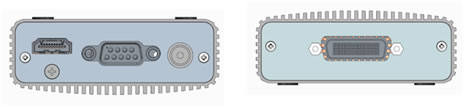

Camera部分 -接口图

Polycom EagleEye Digital Breakout Adapter – Codec：将输入的HDMI和DB9转化到Group系列终端接口输入信号；

Codec部分 - 侧面图

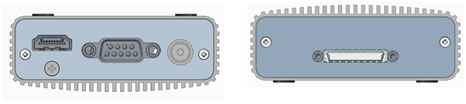

Codec部分 - 接口图

Polycom EagleEye Digital Extender

EagleEye IV摄像头标配3米线缆，如果需要较长的扩展，可以使用Digital Extender配件。EagleEye Digital Extender采用HDBaseT技术可以通过六类网线将EagleEye IV摄像头或EagleEye Acoustic摄像头扩展到最长100米。

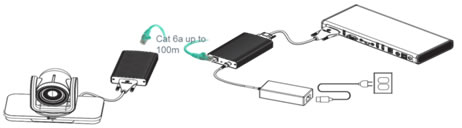

Digital Extender连接图

如图所示，Digital Extender包括发送侧Transmitter和接收侧Receiver两部分，两部分外形及接口相同（如下图），只是在接收侧还增加了外接直流电源输入连接接口。

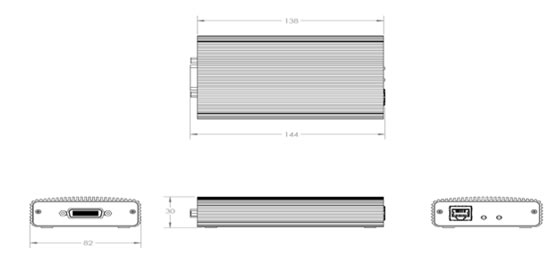

外观及接口图

扩展知识分享：

HDBaseT -  HDBaseT 1.0支持最高20Gbps的传输速率，能完美地支持FULL 3D和4K x 2K视频格式，传输采用普通的CAT5e/6网络线缆进行无压缩传输，连接器也采用普通的 RJ45接头，而传输距离达到了100米，此外，还提供以以太网功能、100W的供电能力（PoE）和其他控制信号通道。
